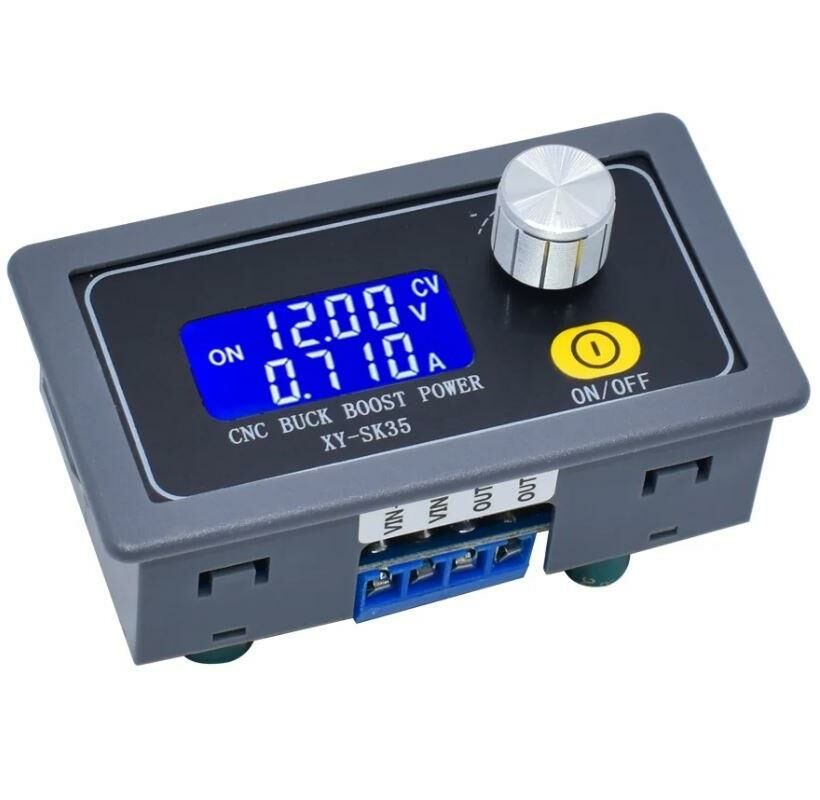

Dc-Dc XY-SK35 Giriş:5-30V Çıkış:6-30V 4A Dijital Ayarlı Güç Kaynağı Modülü Boost

Açıklama:

XY-SK35, LCD ekran ile DC ayarlanabilir sabit voltaj sabit akım otomatik buck-boost güç kaynağı modülüdür. HD ekran giriş voltajı ve çıkış voltajı, akım, güç, ekran durumu, kapasite, enerji ve zaman. Ayarlanabilir kararlı çıkış voltajı ve akımı. Talebi karşılamak için çıkış akımını ayarlayın. Sıradan buck güç kaynağı modülü olarak kullanılabilir, Şarj cihazı ve LED sabit akım sürücüsü. Basit ve verimli, pratik.

Güneş şarjını destekler ve güneş piline bağlanabilir.

Özellikler:

1. Yüksek kaliteli ısı emici

2. Birden fazla parametre eşzamanlı olarak görüntülenir

3. Etkin/devre dışı çıkış

4. Otomatik buck/boost voltajı

5. Sabit voltaj sabit akım çıkışı

6.Solar şarj

7. Kilit çıkış akımı

8. Destek anti-ters koruma

9. Destek anti-geri akış koruması

10.Support çıkış kısa devre koruması

11. Destek aşırı voltaj koruması

12. Destek aşırı akım koruması

13. Güç koruması desteği

14. Sıcaklık koruması desteği

15. Destek ekran giriş voltajı

16. Destek ekran çıkış voltajı, akım, güç

17. Destek çalışma durumu göstergesi

Parametreler:

1. Ürün adı: XY-SK35 adım aşağı güç kaynağı modülü

2. Ürün numarası: XY-SK35

3. Çalışma voltajı: DC 5V-30V

4. Çıkış voltajı: DC 0.6V-30V

5. Çıkış akımı: 0 ~ 4.0A

6. Çıkış gücü: doğal ısı dağılımı altında 35W ve 50W ısı dağılımını artırır

7. Voltaj göstergesi hassas: 0.5%

8. Gerilim ekran çözünürlüğü: 0.01V

9. Mevcut ekran hassasiyeti: 0.8%

10. Gerilim ekran çözünürlüğü: 0.001A

11. Dönüşüm verimliliği: yaklaşık 88%

12. Anti-ters koruma: evet

13. Anti-geri akış koruması: evet

14. Kısa devre koruması: evet

15. Çalışma frekansı: 180KHz

16. Aşırı sıcaklık koruması: 100 ℃

17. Çalışma sıcaklığı aralığı:-20 ℃ ~ 100 ℃

18. Çalışma nem aralığı: 0%-95% RH

19. Boyut: 79*43*48mm

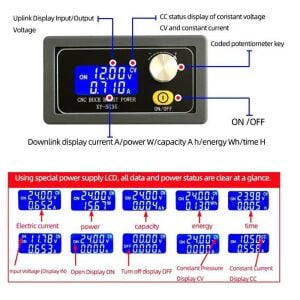

Normal ekran modu:

1. Varsayılan normal ekran.

2. Etkin/devre dışı çıkış için 'ON/OFF' düğmesine kısa basın.

3. Ekran giriş voltajı ve çıkış voltajını değiştirmek için uzun basın (2 saniye basın) düğmesi 'açık/kapalı '.

4. Ekran kapasitesi, enerji ve zaman zaman değerini temizlemek için 'ON/OFF' düğmesine kısa basın.

5. Döner potansiyometre: çıkış voltajını varsayılan ekran modunda ayarlayın. LCD ekran CV sembolü.

6. Kısa basın potentiometer metresi: ekran çıkış akımı A, çıkış gücü W, kapasite Ah, enerji Wh, çalışma süresi h.

7. Uzun basın potentiometer metresi: çıkış sabit akım değerini ayarlamak için 1 saniye basın. Daha sonra değeri ayarlamak için döner potansiyometre. LCD ekran CC ve SET sembolü.

8. Uzun basın potentiometer metresi: 3 saniye basın parametre seti moduna girin. LVP/OVP/OCP/OPP/OAH/OPH/varsayılan güç durumunu ayarlamak için kullanılır.

9. Uzun basın potentiometer metresi: çıkış voltajını ve çıkış sabit akım değerlerini kilitlemek ve açmak için 5 saniye basın.

Parametre seti modu:

1. Uzun basın (basın 3 saniye tutun) potansiyometre normal ekran modunda parametre seti moduna girer.

2. Parametreleri seçmek için kısa basın potentiometer metresi: LVP, OVP, OCP, OPP, OAH, OPH, OHP parametre ayar modunda.

3. LVP/OVP/OCP/OPP parametreleri için değeri doğrudan ayarlamak için döner potansiyometre.

4. Kullanıcı etkin/devre dışı bırakılan OAH/OPH/OHP üç parametreye ve daha sonra değeri ayarlamak için döner potentiometer metreye basın/kapama düğmesine ihtiyaç duyar. LCD, devre dışı bırakılmış OAH/OPH/OHP işlevi varsa '----' gösterecektir.

5. OAH veya oph'yi seçtiğinizde istatistiksel aralık değerini ayarlamak için 'ON/OFF' düğmesine uzun basın. OAH aralığı 9'dur. 999Ah/99.99Ah/999.9Ah/9999Ah. OPH aralığı 9'dur. 999Wh/99.99Wh/999.9Wh/9999Wh.

6. normal ekran moduna parametre ayar modunu kaydetmek ve bırakmak için uzun basın (3 saniye basın) potansiyometre.

Yardımcı fonksiyon:

1. İstatistik kapasitesi, enerji ve çalışma süresi: çıktı açıldığında istatistikler başlatılır ve bir dahaki sefere dönüş olduğunda istatistikler durdurulur.

2. Maksimum çıkış kapasitesini ayarlayın OAH:XY-SK35 engelli çıkış ve LCD yanıp sönen ekran OAH istatistikler kapasite değeri, OAH fonksiyonu etkinleştirildiğinde maksimum değer oah'dan daha fazladır. alarm temizlendikten sonra kapasite istatistiklerini otomatik olarak temizleyin. XY-SK35, oah'ın etkinleştirilip etkinleştirilmediğini otomatik olarak sayacaktır. Ancak devre dışı bırakılan OAH fonksiyonu devre dışı bırakılmazsa çıktı devre dışı bırakılmayacaktır.

3. Maksimum çıkış enerjisini ayarlayın OPH: % XY-SK35 devre dışı bırakılmış çıkış ve LCD yanıp sönen ekran OPH istatistik enerji değeri, OPH fonksiyonu etkinleştirildiğinde maksimum değer oph'den daha fazladır. alarm temizlendikten sonra enerji istatistiklerini otomatik olarak temizleyin. XY-SK35, oph'nin etkinleştirilip etkinleştirilmediğini otomatik olarak sayacaktır. Ancak devre dışı bırakılan OPH fonksiyonu devre dışı bırakılmazsa çıktı devre dışı bırakılmayacaktır.

4. Maksimum çalışma süresini ayarlayın OHP:XY-SK35 engelli çıkış ve LCD yanıp sönen ekran OHP istatistikler çalışma süresi OHP fonksiyonu etkinleştirildiğinde maksimum değer OHP ayarından daha fazladır. alarm temizlendikten sonra çalışma süresi istatistiklerini otomatik olarak temizleyin. XY-SK35, ohp'nin etkinleştirilip etkinleştirilmediğini otomatik olarak sayacaktır. Ancak devre dışı bırakılan OHP fonksiyonu devre dışı bırakılmazsa çıktı devre dışı bırakılmayacaktır. OHP etkinse geri sayım modudur.

5.CC ve CV ekranı: çıkış akımı ayarlanan akım değerine ulaşırsa LCD, cc'yi sağ üst köşede gösterecektir. Aksi takdirde CV görüntülenir.

Koruma mekanizması:

1.XY-SK35 giriş terminalinde ters korumayı destekler.

2. Çıkış terminalinde XY-SK35 kısa devre korumasını destekler.

3.OVP aşırı voltaj koruması. Varsayılan koruma değeri 31v'dir. Ancak kullanıcı değerleri gerektiği gibi değiştirebilir. Ekran, voltaj koruması üzerinden başladıktan sonra OVP ve yanıp söner.

4.OCP aşırı akım koruması. Varsayılan koruma değeri 4.10A. Ancak kullanıcı değerleri gerektiği gibi değiştirebilir. Ekran, mevcut korumayı başlattıktan sonra OCP ve yanıp söner.

5.OPP aşırı güç koruması. Varsayılan koruma değeri 35w'dir. Ancak kullanıcı değerleri gerektiği gibi değiştirebilir. Ekran, güç korumasını başlattıktan sonra OPP ve yanıp sönmeyi gösterecektir.

6. Sıcaklık koruması üzerinden OTP. Varsayılan koruma değeri 100 ℃. Değiştirilemez! Ekran, sıcaklık korumasına başladıktan sonra OTP ve yanıp söner.

7. Gerilim koruması altında LVP. Varsayılan koruma değeri 4.7V. Ancak kullanıcı değerleri gerektiği gibi değiştirebilir. Ekran LVP gösterecektir ve voltaj koruması altında başladıktan sonra yanıp söner. Akü deşarj testinde, uygun lvp'nin ayarlanması, bataryaya zarar vermemek için pilin aşırı deşarj olmasını etkili bir şekilde önleyebilir.

Adımları kullanarak:

1. Sıradan bir adım yukarı/aşağı güç modülü olarak:

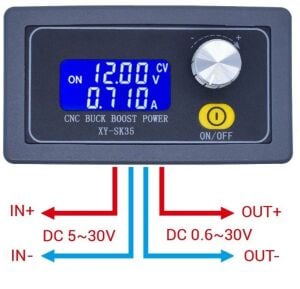

1.1. Giriş terminalinde doğru giriş voltajını bağlayın;

1.2. Çıkış voltajını ihtiyaca göre ayarlamak için döner potansiyometre. LCD ekran CV sembolü.

1.3. Çıkış sabit akım değerini ayarlamak için basın potentiometer metresi 1 saniye tutun. Daha sonra değeri ayarlamak için döner potansiyometre. LCD ekran CC ve SET sembolü.

1.4.Test ve kullanma (örn: modülün maksimum çıkış akımı 2A multimetre üzerinde ekran 2A ise. Çıkış 2a'ya ulaşırsa LCD sembol cc'yi gösterecektir. Aksi takdirde CV görüntülenir.)

1.5. Çıkışta mevcut örnekleme direnci nedeniyle çıkış voltajı azalacaktır. Akım ne kadar yüksek olursa, voltaj o kadar azalır.

2. Bir şarj cihazı olarak:

2.1. Üstler: sabit akım işlevini desteklemiyorsa güç modülü şarj modülü olarak kullanılamaz. Yetersiz voltaj ve şarj cihazı ile batarya arasındaki voltaj farkı çok büyüktür. Aşırı şarj akımına neden olur, hatta bataryaya zarar verir. Bu yüzden belirli bir seviyeye ulaşmak için sabit akım modunda şarj olmaya devam etmeli. Daha sonra otomatik olarak sabit voltaj şarjına geri dönün.

2.2. Yüzer şarj voltajının ve pil için şarj akımının olduğundan emin olun. Lityum pilin parametresi 3.7V/2200mAh ise, şamandıra şarj voltajı 4.2V ve maksimum şarj akımı 2200mA olan 1C 'dir.

2.3. Giriş terminalinde doğru giriş voltajını bağlayın. (not: lütfen set parametresi sırasında yükü bağlamayın).

2.4. Çıkış voltajını ihtiyaca göre ayarlamak için döner potansiyometre. LCD ekran CV sembolü.

2.5. Çıkış sabit akım değerini ayarlamak için basın potentiometer metresi 1 saniye tutun. Daha sonra değeri ayarlamak için döner potansiyometre. LCD ekran CC ve SET sembolü.

2.6. Pili çıkış terminaline bağlayın ve şarj etmeye başlayın.

3. Yüksek güç LED sabit akım sürücüsü olarak:

3.1. LED çalışma akımı ve maksimum çalışma voltajı emin olun.

3.2. Giriş terminalinde doğru giriş voltajını bağlayın. (not: lütfen set parametresi sırasında yükü bağlamayın).

3.3. Çıkış voltajını ihtiyaca göre ayarlamak için döner potansiyometre. LCD ekran CV sembolü.

3.4. Çıkış sabit akım değerini ayarlamak için basın potentiometer metresi 1 saniye tutun. Daha sonra değeri ayarlamak için döner potansiyometre. LCD ekran CC ve SET sembolü.

3.4. LED bağlayın ve test edin.

Not:

1. Giriş düşük voltaj koruma voltajı 4.7V. Modül, giriş 4.7 v'dan az ise yeniden güce ihtiyaç duyar.

2. Bu bir DC güç modülüdür, bu yüzden AC gücüne bağlanamaz.

3. Şarj olarak kullanıldığında pili bağlamadan önce girişi bağlayın ve çıkış voltajının akü voltajından daha yüksek olduğundan emin olun.

4.'VIN-'ve 'OUT-' birbirine bağlanamaz. Aksi takdirde modül sabit akım çıkışını destekleyemez.

5. Girişi 8v'den fazla tutun, maksimum güçte XY-SK35 çıkışa ihtiyaç duyar. Giriş 5V olduğunda sadece yaklaşık 15W çıkış yapabilir.

6. Lütfen giriş gücünün yük gücünden daha fazla olduğundan emin olun.

7. Modül sıcaksa lütfen çıkış gücünü düşürün.

8. Kullanmadan önce kullanım kılavuzunu ve açıklamasını okuyun.

Uygulama:

1. Sıradan güç kaynağı;

2. Pil şarj cihazı;

3.LED sürücü gücü;

4. Enstrüman voltaj göstergesi;

5.Test ölçüm cihazı;

6. Devre testi;

7. Güç dönüşümü.

Paket İçeriği

1 adet x XY-SK35 adım aşağı güç kaynağı modülü
