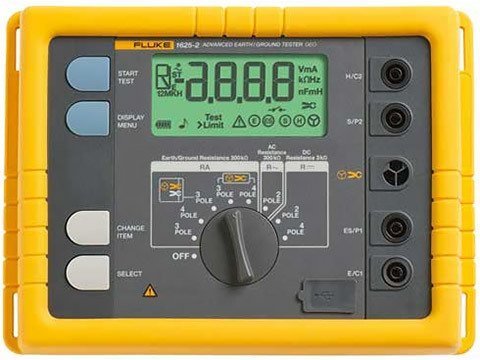

Fluke 1625-2 Geo Topraklama Test Cihazı



Ayrıntılı Teknik Özellikler
Genel
Bellek	USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama
Ölçüm fonksiyonu	Parazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu direnç
Ekran	4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekran
Çalıştırma	Merkezi döner anahtar ve fonksiyon tuşları
Sıcaklık Aralığı
Çalışma sıcaklığı	-10°C ila 50°C (14°F ila 122°F)
Depolama sıcaklığı	-30°C ila 60°C (-22°F ila 140°F)
Sıcaklık katsayısı	± değerin %0,1'i/°C <18°C >28°C
Koruma tipi	EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40
Maks. gerilim	Uyarı – "pens" soketi, E, ES, S veya H soketine takılmalıdır
	U rms = 0 V
	E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için)
Güvenlik	Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1'e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2
Kalite standardı	DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir
Harici alan etkisi	DIN 43780 (8/76) ile uyumludur
Yardımcı güç	6 x 1,5 V alkalin (IEC LR6 veya tip AA)
Pil ömrü	IEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ)
	IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ)
Boyutlar (GxYxD)	250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç)
Ağırlık	Aksesuarlar olmadan ≤ 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg (16,8 lb)
Kutu malzemesi	Polyester
Parazit gerilimi ölçümü dc + ac (U ST)
Hata limiti ölçümü: yöntem	Tam dalga doğrultması
Ölçüm aralığı	1 V - 50 V
Ekran aralığı	0,0 V - 50 V
Çözünürlük	0,1 V
Frekans aralığı	dc/ac 45 Hz - 400 Hz sinüs
Hassaslık	± (değerin %5'i + 5 basamak)
Ölçüm sırası	Yaklaşık Saniyede 4 ölçüm
Dahili direnç	Yaklaşık 1,5 MΩ
Maks. aşırı yük	U rms = 250 V
Parazit Frekans Ölçümü (F)
Hata limiti ölçümü: yöntem	Parazit gerilimin titreme süresi ölçümü
Ölçüm aralığı	6,0 Hz - 400 Hz
Ekran aralığı	16,0 Hz - 299,9 Hz - 999 Hz
Çözünürlük	0,1 Hz - 1 Hz
Aralık	1 V - 50 V
Hassaslık	± (değerin %1'i + 2 basamak)
Topraklama Direnci (RE)
Ölçüm yöntemi	IEC61557-5'e göre prob ile akım ve gerilim ölçümü
Açık devre gerilimi	20/48 V, ac
Kısa devre akımı	250 mA ac
Frekans ölçümü	94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda
Gürültü reddetme	120 dB (16 2/3 , 50 , 60, 400 Hz)
Maks. aşırı yük	U rms = 250 V

Elektriksel Ölçme Spesifikasyonları Yapısal Hata veya Etki Miktarı Referans koşullar veya Belirtilen Çalışma Aralığı Gösterim Kodu Gereksinimler veya Test IEC 1557'nin İlgili Bölümlerine Uygundur Test Tipi Yapısal hata Referans koşullar A Bölüm 5, 6.1 R Konum Referans konum ± 90° E1 Bölüm 1, 4.2 R Besleme gerilimi Üretici tarafından belirtilen limitlerde E2 Bölüm 1, 4.2, 4.3 R Sıcaklık 0°C ve 35°C E3 Bölüm 1, 4.2 T Seri parazit gerilimi Bkz. 4.2 ve 4.3 E4 Bölüm 5, 4.2, 4.3 T Probların ve yardımcı toprak elektrotlarının direnci 0 ila 100 x R _A fakat ≤ 50 kΩ E5 Bölüm 5, 4.3 T Sistem frekansı Nominal frekansın %99'u ila %101'i E7 Bölüm 5, 4.3 T Sistem gerilimi Nominal gerilimin %85'i - %110'u E8 Bölüm 5, 4.3 T
