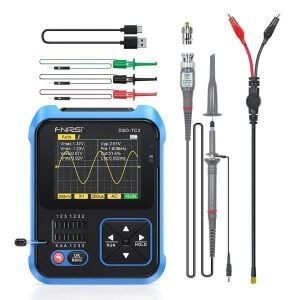

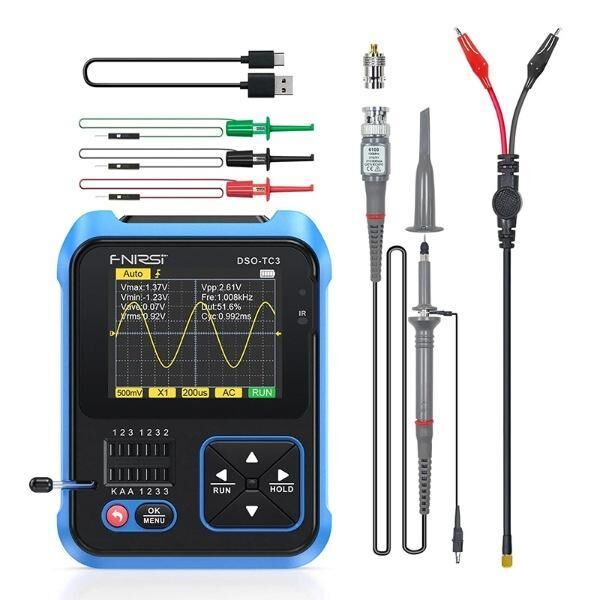

FNIRSI DSO-TC3-H El Tipi Dijital Osiloskop Transistör Test Cihazı

FNIRSI DSO-TC3 - Çok Fonksiyonlu Dijital Ölçüm Cihazı

FNIRSI DSO-TC3, dijital elektronik ölçüm cihazı, elektronik bileşen test cihazı, sinyal jeneratörü, süreklilik testi, voltaj testi, sıcaklık ve nem ölçümü, kızılötesi kod çözme gibi birçok işlevi ustalıkla entegre eden çok yönlü bir cihazdır. 2.4 inç renkli TFT ekranı ve dahili şarj edilebilir lityum pili sayesinde hem güçlü hem de taşınabilir bir kullanım sunar.

DSO-TC3, DSO-TC2 modelinin geliştirilmiş versiyonudur. Kapasitans ESR tespiti, fonksiyon sinyal jeneratörü çıkışı, genişletilmiş bant genişliği ve örnekleme hızı, giriş voltajı ve diyot tespit aralığında artış gibi yükseltmeler içermektedir. Bu geliştirmeler, DSO-TC3'ün tespit sürecinde daha kararlı ve hassas sonuçlar sunmasını sağlar.

Özellikler

3'ü 1 arada: Dijital depolamalı osiloskop, bileşen test cihazı, sinyal jeneratörü.
10MS/s örnekleme hızı, 500kHz bant genişliği ile hassas ölçüm.
2.4 inç TFT ekran ile net ve canlı görüntüleme.
Şarj edilebilir batarya, taşınabilir kullanım kolaylığı.
Tetikleme Modları: Tek, Normal, Otomatik.
Transistör Testi: NPN, PNP, FET, diyotlar, devre içi transistör testi ve daha fazlası.
Bileşen Analizi: Pin tanımlama, NEC protokolü.
MOS Test Modu: Çeşitli transistör tiplerini belirleme.
Diğer Modlar: Süreklilik, voltaj, PWM, sıcaklık sensörleri.
Dalga Şekli Üretici: Sinüs, kare, pals, üçgen, rampa, DC sinyalleri oluşturur.

Teknik Özellikler

Dijital Osiloskop

• Gerçek zamanlı örnekleme hızı: 10Msa/s
• Analog bant genişliği: 500kHz
• Giriş direnci: 1MΩ
• Bağlantı modu: AC/DC
• Test voltaj aralığı: 400V
• Dikey hassasiyet (x1): 10mV-10V
• Yatay zaman tabanı aralığı: 1µs - 10s
• Tetikleme modları: Otomatik / Normal / Tek
• Tetikleme tipi: Yükselen kenar / Düşen kenar
• Dalga formu dondurma: Evet
• Otomatik ölçüm: Evet

Fonksiyon Sinyal Jeneratörü

• Sinüs dalgası: 1-100kHz / 0-3.3V / %50
• Kare dalga: 1-100kHz / 3.3V / %50
• Pals dalgası: 1-100kHz / 3.3V / %0-100
• Üçgen dalga: 1-100kHz / 0-3.3V / %50
• Rampa dalgası: 1-100kHz / 0-3.3V / %0-100
• DC çıkışı: 0-3.3V

Transistör Test Cihazı ve Diğer Araçlar

• Tristörler: β değeri 10 ile 600 arasında
• Diyotlar: İleri yön voltaj düşüşü <4.5V
• Zener diyot:
  • (1-2-3 test alanı) 0.01~4.5V
  • (K-A-A test alanı) 0.01~32V
• MOSFET: JFET, IGBT, MOSFET
• SCR'ler: TRIAC
  • Açılma voltajı: <5V
  • Kapı akımı: <6mA
• Kapasitör ölçüm aralığı: 25pF - 100mF
• Direnç ölçüm aralığı: 0.01Ω - 50MΩ
• Endüktans ölçüm aralığı: 10µH - 1000µH
• Batarya ölçümü: 0.1V - 4.5V
• Giriş voltajı: 0V - 40V
• Sıcaklık Sensörleri:
  • DS18B20: 0°C - 85°C
  • DHT1: 0°C - 60°C / %5 - 95 Nem
• Kızılötesi uzaktan kumanda kod çözme: NEC protokolü

Temel Teknik Bilgiler

• Ekran: 2.4 inç TFT renkli ekran, LED arka ışık
• Güç kaynağı: Şarj edilebilir lityum pil
• Şarj bağlantısı: USB Type-C, +5V
• Boyutlar: 79 × 103 × 31 mm
• Stand: Katlanabilir entegre destek
