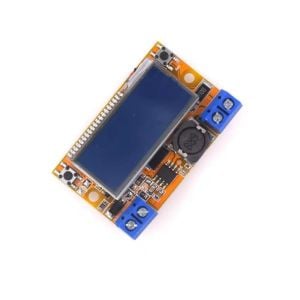

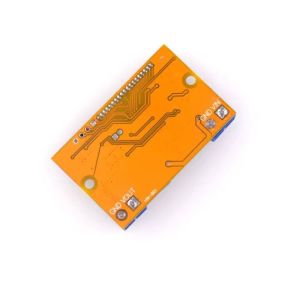

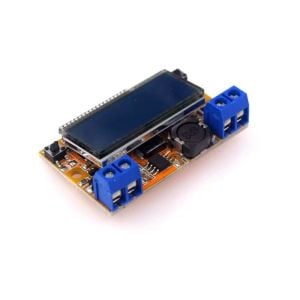

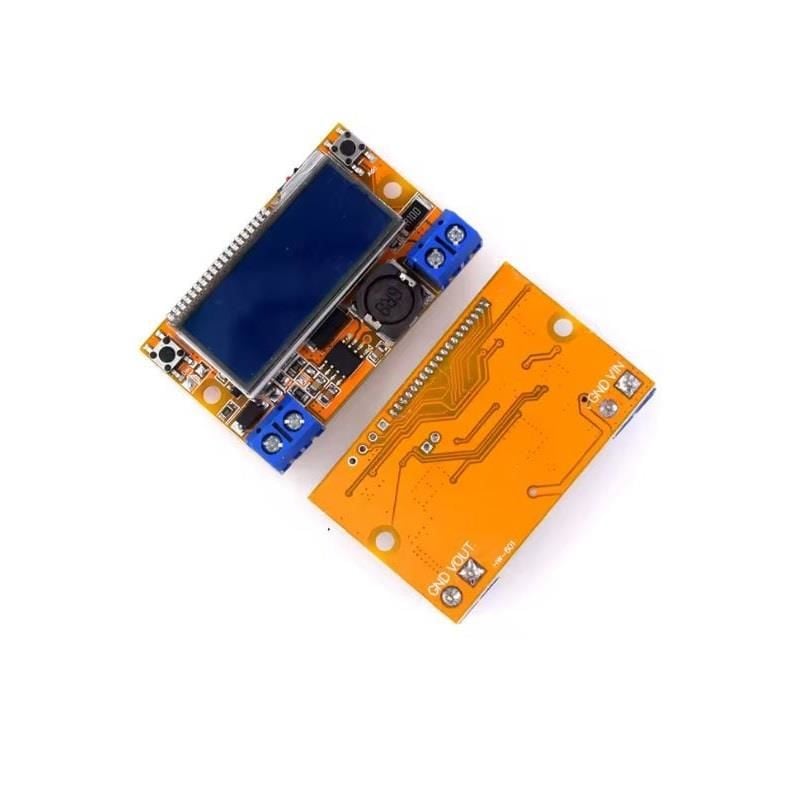

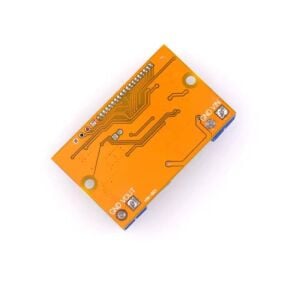

HW-601 Giriş:5-23V Çıkış: 0-16V 3A Dc Dc Lcd Ekran Step Down Voltaj Düşürücü Modül

HW-601 Giriş:5-23V Çıkış: 0-16V 3A Dc Dc Lcd Ekran Step Down Voltaj Düşürücü Modül

Bu devre, aynı anda voltaj ve akımı gösterebilen, LCD ekranlı ayarlanabilir bir DC-DC regülatörüdür. Bu modülde iki butonu vardır ve voltajı ayarlar.Kutu demonte haldedir.

Kalibrasyon yöntemi:

Güç kapalı durumdayken, sol tuşa basılı tutun ve ekran yanıp sönmeye başladığında kaynağı açın, sol tuşa basın, multimetre çıkış voltajını ölçerek, sol ve sağ tuşa basarak multimetre ölçüm voltajını 5.V gibi 5V'a ayarlayın. , 4.98V veya 5.02V da tamam, bu durumda, lütfen bu öğenin görüntülenmesini dikkate almayınız. Ayarlamadan sonra, lütfen kapatıp tekrar açın, ardından kalibrasyon tamamlanır. Hatalar 0.04V'da kalibre edilebilir, eğer hata daha büyükse, tekrar kalibre etmeyi deneyebilirsiniz.

Teknik Özellikler

Dönüştürücü tipi: DC-DC

Giriş voltajı: 5 ~ 23V (En iyi voltaj 20V)

Çıkış gerilimi: 0V ~ 16,5V (Sürekli ayarlanabilir)

Kısa devre koruması: YOK (kısa devre kullanmayın)

Ağırlık 45g

Pik akımı: 3a

Ekran modülü: STN LCD

LCD doğruluğu:% 1

Dönüşüm verimliliği:% 95

Yük düzenleme S (I): <=% 0,8

Voltaj regülasyonu S (U): <=% 0,8

LCD boyutu: 37,5 mm x 17,0 mm (LxW)
