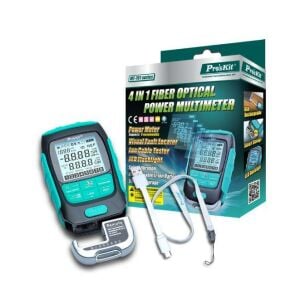

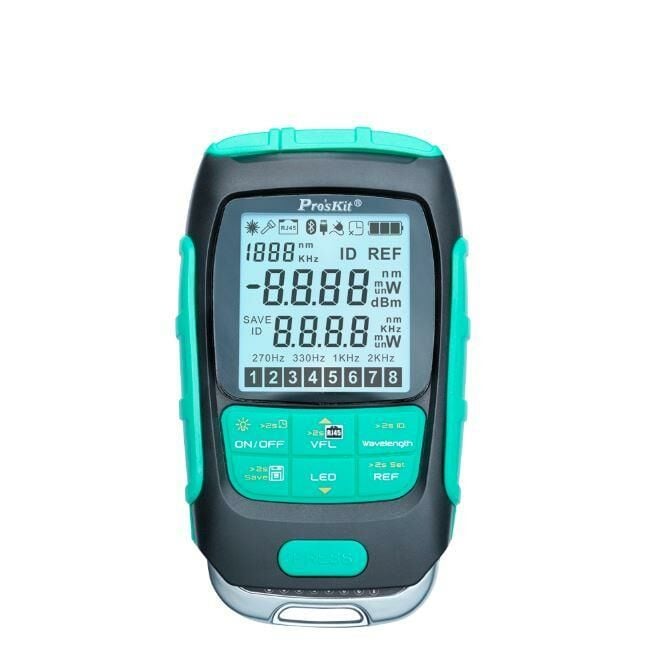

ROSKİT MT-7616 4IN1 FİBEROPTİK+RJ45 SARJLI KABLO TEST CİHAZI 30mV ÇIKIŞ 500 DATA DEPOLAMA
PROSKİT MT-7616 4IN1 FİBEROPTİK+RJ45 ŞARJLI KABLO TEST CİHAZI 30mV ÇIKIŞ 500 DATA DEPOLAMA>
Optik Güç Metre (OPM), LAN Kablo Test Cihazı, Görsel Hata Tanımlayıcı (VFL) ve LED El Feneri
Temel Özellikler
Optik Güç Metre (OPM):
-
10 Farklı Dalga Boyu Desteği: 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm ölçüm kapasitesi.
-
Ölçüm Birimleri: dB, dBm, nW, mW ve uW seçenekleri.
-
Gelişmiş Fonksiyonlar: Otomatik dalga boyu tanımlama (Wave ID), dalga boyu hafızası, kendi kendine kalibrasyon (self-calibration) ve REF değeri atama özelliği.
LAN Kablo Test Cihazı:
-
Kablo Haritalama: Pin-to-pin (uçtan uca) bağlantı durum göstergesi.
-
Mesafe: Maksimum 600 metreye kadar ölçüm uzunluğu.
Görsel Hata Tanımlayıcı (VFL):
-
Arıza Tespiti: Fiber optik kablolardaki kırılma noktalarını ve hatalı bağlantıları kolayca tespit eder.
-
Çalışma Modları: Hem sürekli (continuous) hem de yanıp sönen (flashing) mod seçenekleri mevcuttur.
LED El Feneri:
-
Karanlık çalışma ortamlarında ekstra aydınlatma desteği sağlar.
Teknik Detaylar
-
Çıkış Gücü: 15mW.
-
Batarya Kapasitesi: 3.7V / 450mAh Li-ion pil.
-
Çalışma Süresi: Yalnızca OPM modunda 50 saatten fazla kullanım.
-
Şarj Tipi: Micro USB ile şarj edilebilir tasarım.
-
Veri Depolama: 500 adet veri kayıt kapasitesi.
Pro'skit MT-7615 & MT-7616 Teknik Özellikler
| Özellik | MT-7615 | MT-7616 |
| Dedektör Tipi | - | InGaAs |
| Dalga Boyu Aralığı | - | 700-1700nm |
| Optik Konnektör | - | 2.5mm Üniversal |
| Ölçüm Dalga Boyları | - | 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm |
| Ölçüm Aralığı | -70 ~ +10dBm | -50 ~ +30dBm |
| Çözünürlük | - | 0.01dB |
| Doğruluk (Hassasiyet) | - |
±0.2dB (1310/1550 nm) ±0.3dB (850/980/1300/1490/1625/1650 nm) ±1dB (1270/1577 nm) |
| Güç Görüntüleme Birimleri | - | dB, dBm, mW, uW, nW |
| Modülasyon Algılama | - | 270 / 1k / 2kHz |
| Veri Depolama | - | 500 Kayıt |
| Dalga Boyu Hafızası | - | Var |
| Dalga Boyu Tanımlama (ID) | - | Var (Yalnızca Pro'sKit ürünleri ile çalışır) |
| Kendi Kendine Kalibrasyon | - | Var |
| REF Değeri | - | Var |
| Arka Aydınlatma | - | Var |
| Çıkış Gücü (VFL) | 15mW | 30mW |
| VFL Test Mesafesi | 10-12km (Single Mode) | 14-16km (Single Mode) |
| VFL Konnektörü | - | 2.5mm Üniversal |
| VFL Dalga Boyu | - | 650±20nm |
| VFL Lazer Modu | - | Sürekli / Yanıp Sönen |
| LAN Kablo Tipi | - | UTP Kablo |
| LAN Kablo Konnektörü | - | RJ45 (UTP / 8P8C) |
| Kablo Haritalama | - | Var |
| Ölçüm Uzunluğu | - | 600m |
| Yardımcı Işık | - | LED |
| Otomatik Kapanma | - | Var (10 dakika) |
| Düşük Pil Göstergesi | - | Var |
| Şarj Portu | - | Micro USB |
| Çalışma Süresi | - | >50 saat (Sadece Güç Ölçer Modunda) |
| Pil | - | 3.7V / 450mAh, Li-ion |
| Çalışma Ortamı | - | -10 ~ 50°C, <%90 RH |
| Boyutlar | - | 98 x 59 x 27mm |
| Ağırlık | - | 100g |
Notlar:
-
Test Koşulları: 23°C±2°C, %40-%60 RH, standart kablo.
-
Doğruluk Aralığı: +3dBm ~ -60dBm; diğer referanslar:
-
±0.8dB: +3dBm ~ +6dBm, -60dBm ~ -65dBm
-
±3.0dB: +6dBm ~ +10dBm, -65dBm ~ -70dBm
-
-
Test mesafesi ortam koşullarına bağlı olarak değişiklik gösterebilir.
